Zafukování optických kabelů: od přípravy po předání

Zafukování optického kabelu je způsob instalace kabelu do připravené trubky nebo mikrotrubičky pomocí proudu stlačeného vzduchu a zafukovacího zařízení. Kabel se v trase nepohybuje pouze tahem. Proud vzduchu pomáhá snižovat tření po celé délce a umožňuje šetrné uložení kabelu do připravené infrastruktury.

Metoda se používá při výstavbě páteřních tras, přípojek i distribučních sítí. Není ale univerzálním řešením pro každou chráničku. Nejdříve je nutné znát její stav, průměr, průběh trasy, délku úseku a počet oblouků. Podle těchto podmínek se volí kabel, vybavení i rozdělení práce na jednotlivé úseky.

Nejvíce problémů při zafukování často nevzniká u samotného stroje, ale v nepřipravené trase. Mikrotrubička může být znečištěná, poškozená, deformovaná nebo přerušená. Komplikací jsou také nevhodné spojky, ostré změny směru či netěsnosti.

Před zahájením realizace proto dává smysl:

• ověřit návaznost trasy a správné propojení jednotlivých úseků,
• zkontrolovat průchodnost vhodným kalibrem a odstranit nečistoty,
• prověřit těsnost trubek a spojů, aby vzduch neunikal před cílem,
• připravit přístup k oběma koncům a místům případného dělení trasy,
• identifikovat správnou mikrotrubičku, aby kabel skončil ve správném rozvaděči nebo objektu.

Kontrola předem omezuje riziko, že se práce zastaví uprostřed trasy a bude nutné hledat překážku až během realizace.

Technik nejprve připraví kabelovou cívku, zafukovací zařízení a přívod stlačeného vzduchu. Kabel musí vstupovat do zařízení plynule a bez nežádoucího kroucení. Během práce se průběžně sleduje rychlost, odpor trasy a skutečně instalovaná délka.

Správný postup se přizpůsobuje konkrétní kombinaci kabelu a mikrotrubičky. Příliš vysoké mechanické namáhání může kabel poškodit, zatímco špatně připravený vzduch nebo netěsná trasa snižují účinnost. Zkušená obsluha proto nereaguje pouze na čísla zařízení, ale i na chování kabelu v průběhu celého úseku.

Po dosažení cílového bodu se ponechá potřebná rezerva pro bezpečné vedení a následné svařování. Konce se zabezpečí proti poškození a zaznamená se skutečný stav měřidla nebo délka instalovaného kabelu podle způsobu evidence dané stavby.

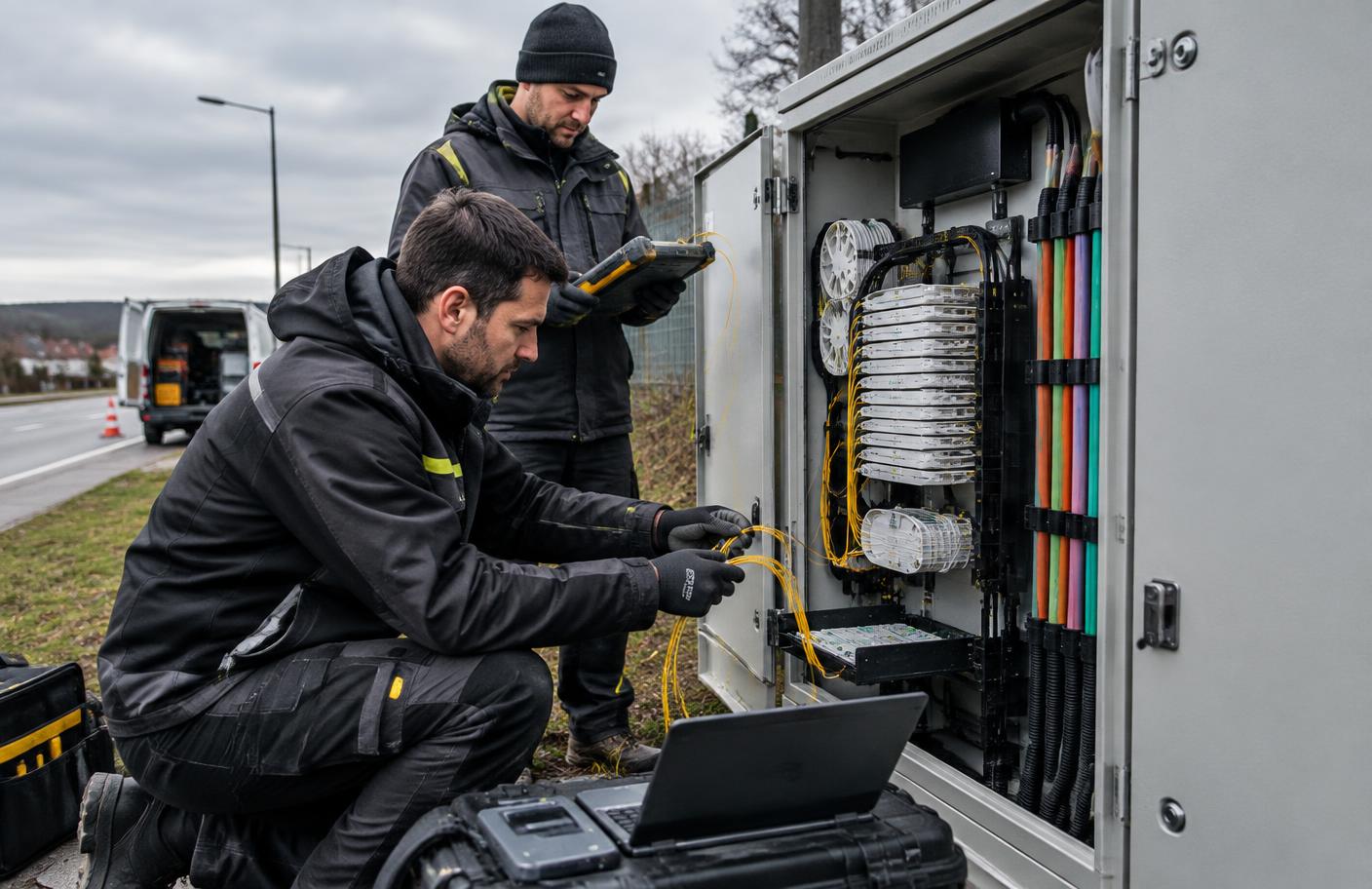

Samotným zafouknutím nevzniká funkční optické spojení. Kabel je nutné správně zavést do spojky, rozvaděče nebo koncového boxu, připravit vlákna a napojit je na navazující část sítě. Podle projektu následuje svařování optických vláken a kontrola optické trasy.

Pro předání je důležitá dohledatelnost. U realizace se typicky eviduje identifikace úseku, počáteční a koncový stav, vypočtená délka, datum, odpovědná parta a případná poznámka k překážce. Konkrétní rozsah dokumentace vždy vychází z požadavků investora a projektu.

Kabel se může zastavit kvůli zanesené mikrotrubičce, netěsnému spoji, příliš ostrému oblouku nebo deformaci vzniklé při zemních pracích. Neznamená to automaticky problém kabelu či zafukovacího zařízení. Důležité je vyhodnotit průběh práce a určit místo, kde odpor vzniká.

Profesionální realizace proto začíná přípravou, pokračuje kontrolovaným zafukováním a končí evidencí skutečného stavu. Pokud na sebe navazují záfuk, sváry a měření optických vláken, je možné řešit celou trasu jako jeden celek a snížit riziko nejasností mezi jednotlivými dodavateli.

Ve Zdounkách stavíme přípojky pro síť CETIN dům po domu. Adresy máme rozdělené podle spojek a rozvaděčů a každé číslo popisné má v našem systému vlastní ID. Zákazníky předem obvoláme a domluvíme termín, aby parta nejezdila naprázdno.

Na místě technik zapíše do protokolu stav od a stav do na zafukovačce, systém sám spočítá metry a po uložení je propíše do přehledové tabulky i s datem a technikem. Kde to jde, rovnou u zákazníka svaříme i digitální cestu – jeden výjezd místo dvou.

Zafukovačku, kompresor a dodávku sdílejí dvě party, které se po dnech střídají. Díky tomu stroj nestojí a každá parta ví dopředu, kdy jede.
