Svařování optických vláken: detail, který rozhoduje

Svařování optických vláken vytváří trvalý spoj mezi dvěma připravenými vlákny. Používá se ve spojkách, optických rozvaděčích, datových centrech i koncových přípojkách. Cílem není pouze mechanicky propojit dvě části kabelu, ale zachovat co nejlepší přenos světelného signálu a bezpečně uložit spoj pro dlouhodobý provoz.

Optické vlákno je velmi tenké a citlivé na nečistoty, poškození i nevhodný ohyb. Proto se kvalita výsledku odvíjí od celého pracovního postupu, nikoli jen od použité svářečky.

Nejdříve se kabel bezpečně zavede do spojky nebo rozvaděče a připraví se délky potřebné pro práci i budoucí servis. Z jednotlivých vláken se odstraní ochranná vrstva, povrch se očistí a vlákno se přesně zalomí vhodným nástrojem.

Každý krok má svůj význam:

• čistota omezuje přítomnost částic, které mohou ovlivnit spoj,
• správný lom připraví rovné čelo pro přesné zarovnání,
• identifikace vláken brání záměně mezi trasami a zákazníky,
• dostatečná rezerva umožní bezpečný servis v budoucnu.

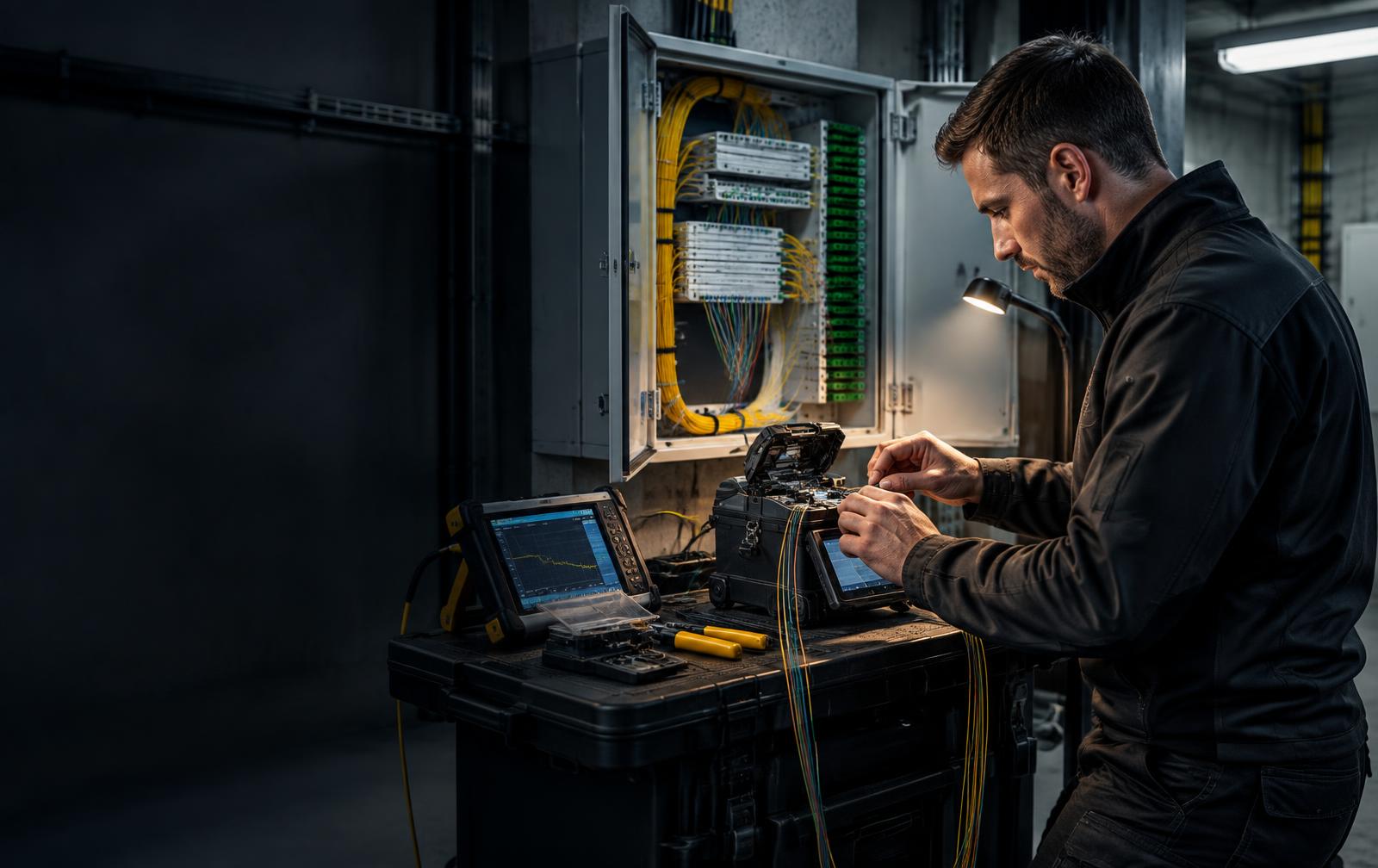

Připravená vlákna se vloží do svářečky, která je zarovná a spojí elektrickým obloukem. Zařízení zobrazí odhad kvality svaru, ten ale sám o sobě nenahrazuje ověření celé optické trasy.

Po svaření se spoj chrání smršťovací ochranou a ukládá do kazety. Vlákna musí být vedena přehledně a bez příliš ostrých ohybů. Rezervy se ukládají tak, aby se při budoucím otevření rozvaděče nekřížily, nevypadávaly z vodicích prvků a nedošlo k jejich namáhání.

Právě organizace uvnitř spojky nebo rozvaděče často odlišuje rychle dokončenou práci od dobře servisovatelné instalace. Přehledné označení portů, kazet a vláken zkracuje hledání závady i pozdější rozšíření sítě.

Samostatný svar je jen jeden bod v celé cestě signálu. Hotová přípojka zahrnuje připravenou trasu, správně instalovaný kabel, zakončení v rozvaděči nebo zásuvce, konektory, rezervy a kontrolu návaznosti.

Při nové výstavbě proto dává smysl koordinovat svařování s zafukováním optických kabelů a s montáží rozvaděčů. Technik pak zná průběh kabelu, identifikaci vláken i cílové porty a může výsledek doložit v jednom předávacím procesu.

Svářečka po provedení spoje obvykle zobrazí vlastní odhad. Ten je užitečný pro okamžitou kontrolu práce, neříká však všechno o celé trase. Výsledný přenos ovlivňují také konektory, další svary, ohyby, délka vedení a čistota koncových ploch.

Způsob ověření se volí podle účelu sítě a požadavku zadavatele. Může jít o základní kontrolu průchodnosti a výkonu nebo o podrobnější měření optických vláken. Důležité je předem určit, jaký výstup má být součástí předání, aby zákazník i realizační tým očekávali totéž.

Na zakázkách pro CETIN, například ve Zdounkách, spojujeme záfuk a digitální cestu do jedné návštěvy. Po zafouknutí technik kabel zavede, svaří vlákna, uloží rezervy a zapíše číslo zásuvky. Protokol s fotkami podepíše zákazník přímo v telefonu.

Číslo zásuvky se po uložení samo zapíše do tabulky stavby, takže stavbyvedoucí vidí, co je hotové a co ještě čeká – bez přepisování papírů.
